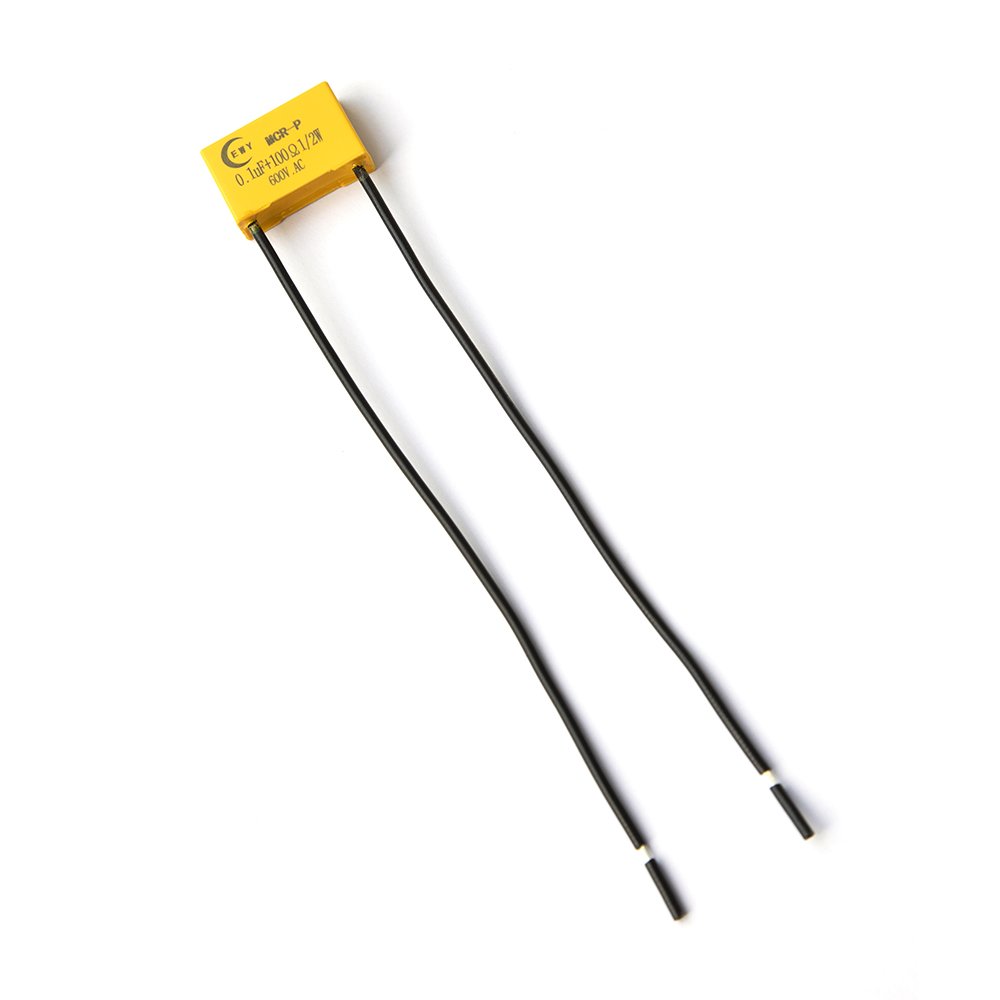

Shelly RC snubber

Ο απορροφητής RC Shelly είναι ένα αξεσουάρ για τα ρελέ Shelly και συνιστάται για χρήση με επαγωγικές συσκευές, όπως κινητήρες, ανεμιστήρες, ηλεκτρικές σκούπες, πλυντήρια ρούχων και μετασχηματιστές ισχύος (τροφοδοτικά για LED, φορητούς υπολογιστές, τηλεοράσεις).

Αυτές οι συσκευές μπορούν να προκαλέσουν αιχμές τάσης στο ηλεκτρικό δίκτυο όταν ενεργοποιούνται / απενεργοποιούνται εάν οι διακυμάνσεις τάσης δεν αντιμετωπιστούν σωστά από τους κατασκευαστές, γεγονός που μπορεί να προκαλέσει προβλήματα στο ηλεκτρικό δίκτυο. Ένα τέτοιο πρόβλημα μπορεί να είναι, για παράδειγμα, η τυχαία ενεργοποίηση / απενεργοποίηση και η επανεκκίνηση των ρελέ Shelly.

Για να αποφευχθούν τέτοια ηλεκτρικά προβλήματα, ένας απορροφητής RC Shelly (0.1 μF / 100 Ω / 1 / 2W / 600 V AC) θα πρέπει να συνδεθεί μεταξύ της φάσης (L Out) και του ουδέτερου (N) του ηλεκτρικού κυκλώματος. Δείτε παραδείγματα διαγραμμάτων καλωδίωσης στις περιγραφές προϊόντων.

Ο σκοπός του απορροφητή RC είναι να απορροφήσει ή να εξουδετερώσει τις αιχμές της τάσης που προκαλούνται από επαγωγικές συσκευές μέσω του κυκλώματος απορρόφησης ενέργειας που υπάρχει μέσα.

Ο απορροφητής RC Shelly είναι συμβατός με τα Shelly 1, Shelly 1PM, Shelly 2.5, Shelly Plus 1, Shelly Plus 1PM και Shelly Pro 4PM.
